Наземный газгольдер

НАЗЕМНЫЙ ГАЗГОЛЬДЕР

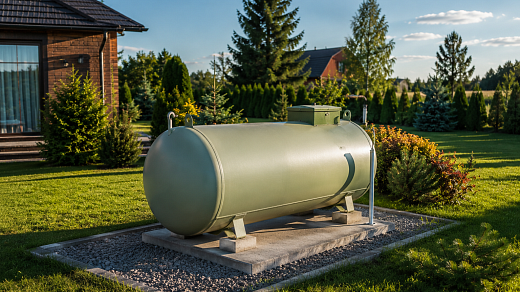

Это стальная емкость, устанавливаемая на поверхности земли и предназначенная для приема, хранения сжиженного углеводородного газа (СУГ) под избыточным давлением и его последующей выдачи в систему потребления.

НАЗНАЧЕНИЕ

Основная сфера применения наземных газгольдеров — автономное газоснабжение частных домов, дач, небольших промышленных предприятий и фермерских хозяйств там, где нет доступа к магистральному природному газу. В отличие от подземных аналогов, наземные установки чаще используются как временное решение или при невозможности проведения земляных работ:

Скальный грунт: когда разработка котлована технически невозможна или экономически нецелесообразна.
Вечная мерзлота: в условиях Крайнего Севера, где оттаивание грунта может привести к деформации фундамента.
Высокий уровень грунтовых вод: если участок регулярно затапливается.
Аренда участка: когда установка стационарного подземного объекта запрещена договором аренды.

Представляет собой горизонтальный цилиндрический сосуд из легированной стали с эллиптическими днищами. Из-за отсутствия тепловой инерции грунта корпус подвергается прямому воздействию солнечных лучей летом и морозов зимой. Поэтому сталь должна обладать высокой ударной вязкостью при отрицательных температурах, чтобы избежать хрупкого разрушения. Внутренняя поверхность покрывается специальными составами для защиты от коррозии, вызванной присутствием остаточной влаги в СУГ.

Поскольку резервуар находится на открытом воздухе, он окрашивается светлыми эмалями (обычно белого или серебристого цвета). Это необходимо для отражения солнечной радиации: темные поверхности сильно нагреваются на солнце, что вызывает критическое расширение жидкой фазы газа и опасный рост внутреннего давления.

Емкость монтируется на монолитный железобетонный фундамент, стальные полозья (сани) или специальные седловидные опоры. Конструкция опор рассчитывается так, чтобы компенсировать температурное удлинение металла и предотвратить всплытие или опрокидывание при сильном ветре или сейсмической активности.

Газ хранится в жидкой фазе, а потребителю подается в газовой. Переход осуществляется за счет тепла окружающего грунта. Если естественного испарения недостаточно (при большом расходе газа или сильных морозах), конструкция дополняется внешним испарителем производительностью от нескольких килограммов до тонн паровой фазы в час и регулятором давления, который понижает высокое давление в сосуде до низкого рабочего (обычно 30–50 мбар), необходимого для бытовых котлов.

Наземные газгольдеры сильнее зависят от температуры окружающей среды. При низких температурах бутан перестает испаряться. Поэтому такие системы практически всегда комплектуются атмосферными испарителями (работающими за счет тепла воздуха) или жидкостными испарителями, которые принудительно переводят жидкость в газообразное состояние, обеспечивая стабильную работу оборудования даже при сильных морозах.
