ПОДЗЕМНЫЙ ГАЗГОЛЬДЕР

Подземный газгольдер представляет собой герметичную емкость, предназначенную для приема, хранения и выдачи сжиженного углеводородного газа (СУГ), чаще всего смеси пропана и бутана.

НАЗНАЧЕНИЕ

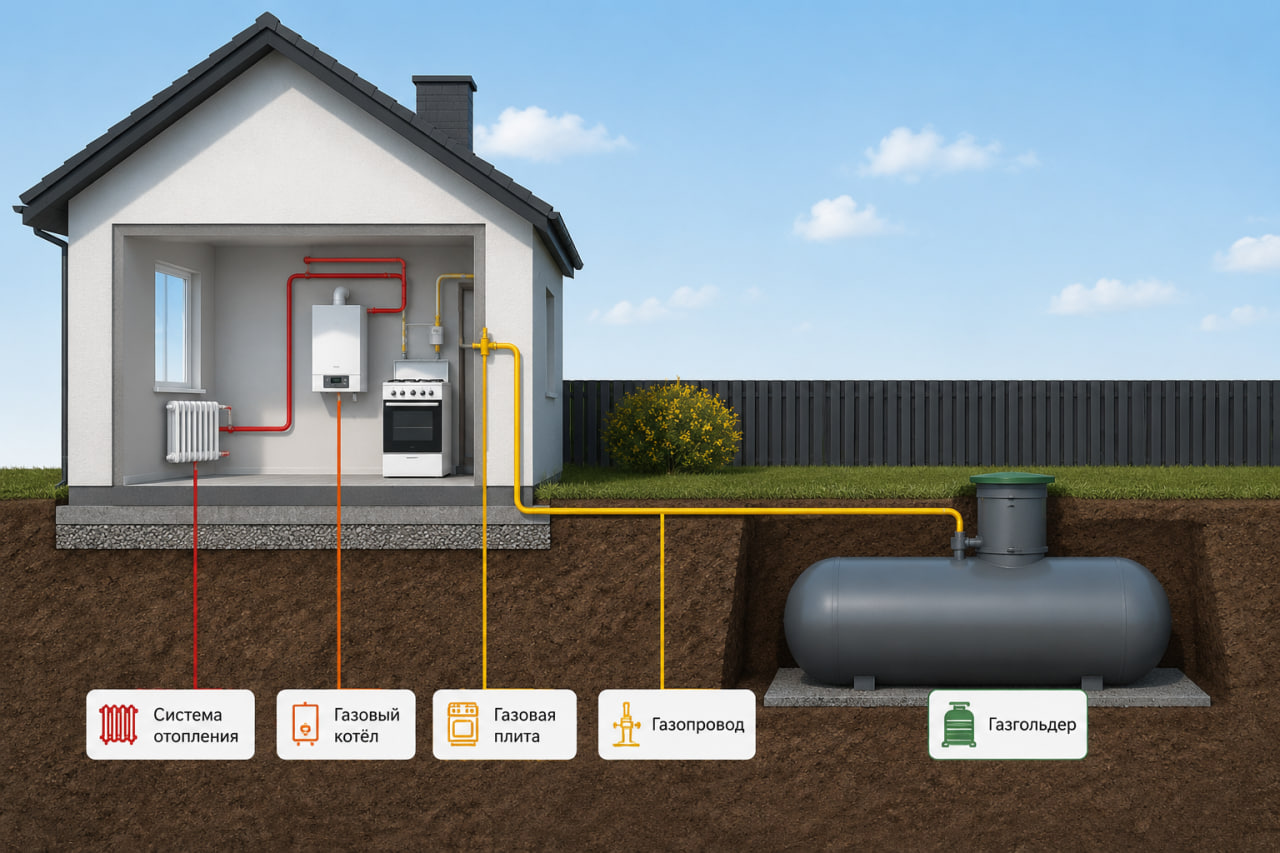

Основная задача устройства — обеспечение автономного или резервного газоснабжения объектов в местах, где отсутствует центральная газификация, либо создание стратегического запаса топлива. В отличие от промышленных подземных хранилищ природного газа, которые сглаживают сезонную неравномерность потребления в масштабах городов, бытовые и коммерческие подземные газгольдеры решают задачи теплоснабжения частных домов, коттеджных поселков и предприятий.

Безопасность: грунт служит естественным барьером при возможном повреждении сосуда.
Экономия пространства: резервуар не занимает полезную площадь участка.
Стабильность температуры: земля защищает СУГ от резких перепадов температур. Поскольку бутан переходит из жидкого состояния в газообразное только при положительных температурах, нахождение емкости ниже уровня промерзания грунта гарантирует стабильное испарение газа даже суровой зимой без использования принудительных подогревателей.
Эстетика: отсутствие массивной металлической конструкции на поверхности.

Основу составляет сварная цилиндрическая емкость из высокопрочной конструкционной стали (толщина стенок обычно составляет от 5 до 12 мм в зависимости от расчетного давления). Для защиты от почвенной влаги и блуждающих токов корпус обязательно покрывается мощным антикоррозийным слоем: применяется многослойная эпоксидная изоляция, полиуретановое покрытие или катодная электрохимическая защита (активная или протекторная). Торцы резервуара выполняются в виде полусферических или эллиптических днищ для равномерного распределения внутреннего давления.

В отличие от наземных моделей, у подземных газгольдеров удлиненная горловина (шейка) с люком-лазом. Она выводится на поверхность земли под крышку ковера (защитного люка). Это позволяет держать сам резервуар глубоко в сухом грунте, а всю обслуживаемую арматуру — в зоне прямого доступа человека, защищая её от затопления талыми водами.

Включает в себя заправочный клапан, мультиклапан (комплексный блок безопасности), предохранительные сбросные клапаны (для стравливания избыточного давления), уровнемер (поплавковый или ультразвуковой индикатор заполнения, норма заправки — не более 85% объема), манометр и скоростной клапан, предотвращающий утечку при разрыве магистрали.

Газ хранится в жидкой фазе, а потребителю подается в газовой. Переход осуществляется за счет тепла окружающего грунта. Если естественного испарения недостаточно (при большом расходе газа или сильных морозах), конструкция дополняется внешним испарителем производительностью от нескольких килограммов до тонн паровой фазы в час и регулятором давления, который понижает высокое давление в сосуде до низкого рабочего (обычно 30–50 мбар), необходимого для бытовых котлов.

Перед установкой на дно котлована укладывается песчаная или песчано-гравийная подушка. Сам резервуар устанавливается на полнотелые бетонные плиты или заливается армированным бетоном. Для предотвращения «всплытия» пустого резервуата при высоком уровне грунтовых вод он жестко крепится к фундаменту нержавеющими текстильными стропами или анкерными болтами. Сверху резервуар засыпается песком (без крупных камней, способных повредить изоляцию), а участок над ним может использоваться под парковку или газон (за исключением зон проезда тяжелой техники).
